EOAT 安装支架与夹腿
JCE4 / JCE-NR 气剪固定支架
JCE4 / JCE-NR 气剪固定支架。查看各型号尺寸、技术参数与安装图，选择适合末端工具总成的配置。

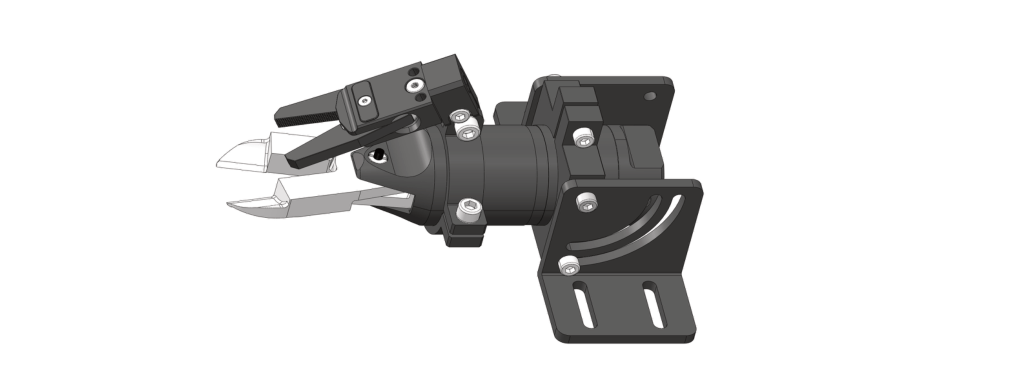

图片为系列示意，请依据下方型号数据确认具体配置。
价格与交期：询盘确认。
技术规格
尺寸与安装参数
| 型号 | A | B | C | D | E | F | 重量 |
|---|---|---|---|---|---|---|---|
| JCE4-NR30 | 56 | 35 | 85 | 10 | 40 | 15 | 111g |
| JCE4-NR20 | 45 | 30 | 75 | 10 | 40 | 15 | 93g |
| JCE4-NR10 | 36 | 25 | 65 | 10 | 30 | 15 | 72g |
尺寸单位为 mm（另有注明除外）。✓ 表示适配。
尺寸与安装参数
| 型号 | A | B | C | D | E | 重量 |
|---|---|---|---|---|---|---|
| JCE-NR20-D10 | Ø45 | Ø10 | 56.5 | 93 | 65 | 57.5 |
| JCE-NR20-D12 | Ø45 | Ø12 | 56.5 | 93 | 65 | 55.5 |
| JCE-NR30-D10 | Ø56 | Ø10 | 62.5 | 104.5 | 77 | 67.5 |
| JCE-NR30-D12 | Ø56 | Ø12 | 62.5 | 104.5 | 77 | 65.5 |
尺寸单位为 mm（另有注明除外）。✓ 表示适配。
工程资料

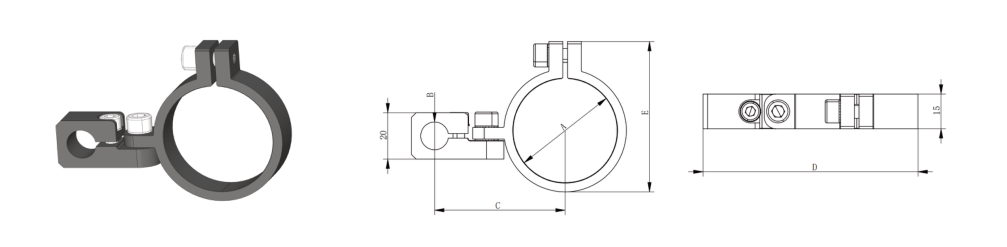

工程图纸
查看安装孔、尺寸与接口。点击图纸可放大查看，也可下载图片。
