EOAT 安装支架与夹腿
JMBD 垂直型材连接件
JMBD 垂直型材连接件。查看各型号尺寸、技术参数与安装图，选择适合末端工具总成的配置。

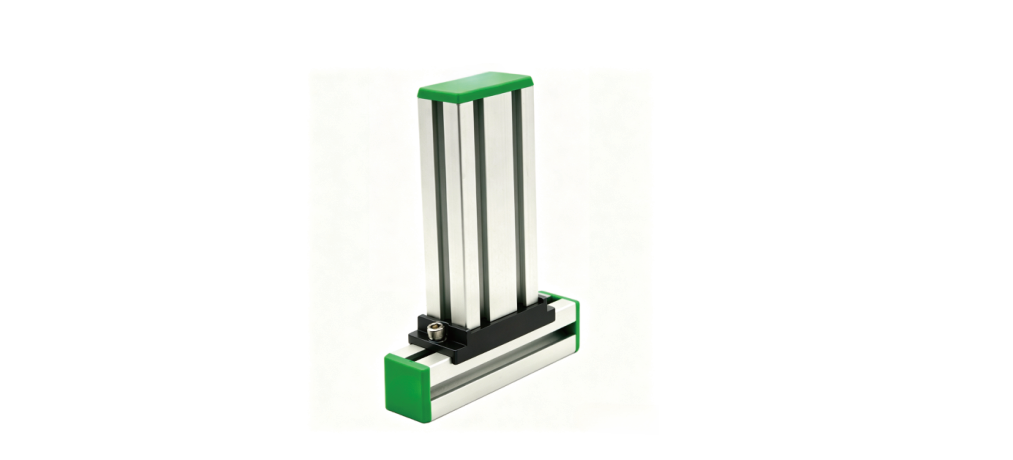

图片为系列示意，请依据下方型号数据确认具体配置。
价格与交期：询盘确认。
技术规格
尺寸与安装参数
| 型号 | JMBD-2550 | JMBD-5070 |
|---|---|---|
| A (mm) | 25 | 50 |
| B (mm) | 50 | 70 |
| C (mm) | 17.5 | 42.5 |
| PEP2525 | ✓ | ✓ |
| PEP5025 | ✓ | ✓ |
| 螺丝 | JTC-M5L12*6 | JTC-M5L12*6 |
| 双齿平垫 | JTS-M5*2 | JTS-M5*2 |
| T 型螺母 | JTN-M5P40*1 | JTN-M5P60*1 |
| 重量 | 65g | 85g |
尺寸单位为 mm（另有注明除外）。✓ 表示适配。
工程资料
工程图纸
查看安装孔、尺寸与接口。点击图纸可放大查看，也可下载图片。
