EOAT 安装支架与夹腿
JMBD2 型材连接件
JMBD2 型材连接件。查看各型号尺寸、技术参数与安装图，选择适合末端工具总成的配置。

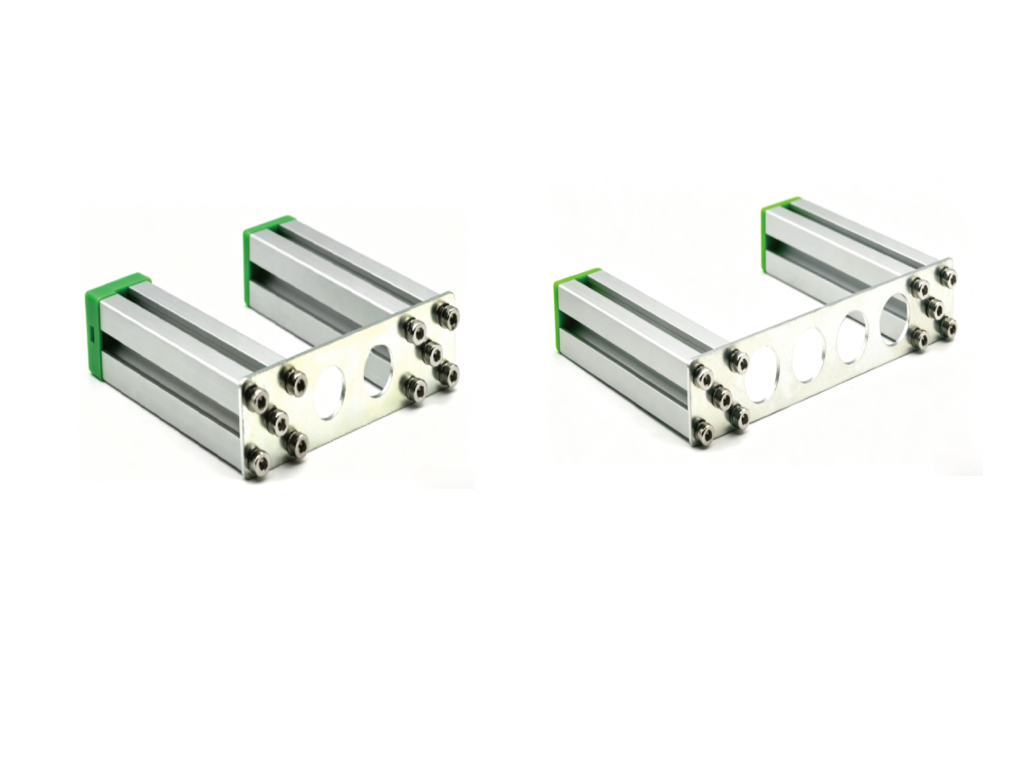

图片为系列示意，请依据下方型号数据确认具体配置。
价格与交期：询盘确认。
技术规格
尺寸与安装参数
| 型号 | JMBD2-7625 | JMBD2-12025 | JMBD2-13025 | JMBD2-7650 | JMBD2-12050 | JMBD2-13050 |
|---|---|---|---|---|---|---|
| A (mm) | 76 | 120 | 130 | 76 | 120 | 130 |
| B (mm) | 25 | 25 | 25 | 50 | 50 | 50 |
| C (mm) | 25 | 25 | 25 | 25 | 25 | 25 |
| D (mm) | 28 | 28 | 28 | 53 | 53 | 53 |
| E (mm) | 104 | 148 | 158 | 104 | 148 | 158 |
| T (mm) | 2 | 2 | 2 | 2 | 2 | 2 |
| PEP2525 | ✓ | ✓ | ✓ | — | — | — |
| PEP5025 | — | — | — | ✓ | ✓ | ✓ |
| 重量 | 50g | 60g | 65g | 75g | 100g | 110g |
尺寸单位为 mm（另有注明除外）。✓ 表示适配。
工程资料
工程图纸
查看安装孔、尺寸与接口。点击图纸可放大查看，也可下载图片。
