JMBE3 角度可调连接件
JMBE3 角度可调连接件。查看各型号尺寸、技术参数与安装图，选择适合末端工具总成的配置。

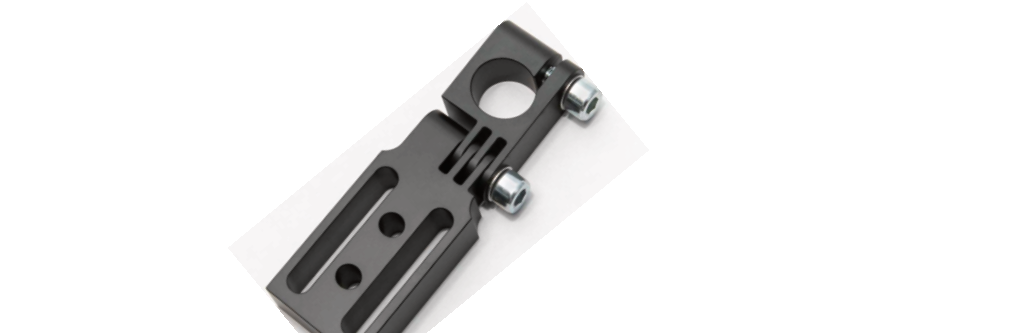

图片为系列示意，请依据下方型号数据确认具体配置。
价格与交期：询盘确认。
技术规格
尺寸与安装参数
| 型号 | JMBE3-1020 | JMBE3-1220 | JMBE3-1430 | JMBE3-2040 | JMBE3-2060 | JMBE3-3050 |
|---|---|---|---|---|---|---|
| A (mm) | Ø10 | Ø12 | Ø14 | Ø20 | Ø20 | Ø30 |
| B (mm) | 20 | 20 | 30 | 40 | 60 | 50 |
| C (mm) | 23 | 23 | 31 | 39 | 68 | 50 |
| D (mm) | 14 | 14 | 17 | 22 | 22 | 28 |
| E (mm) | 64.5 | 65.50 | 85 | 107 | 146 | 135.50 |
| F (mm) | 16 | 16 | 25 | 25 | 25 | 36 |
| G (mm) | 8 | 8 | 15 | 15 | 15 | 22 |
| H (mm) | 4.2 | 4.2 | 5.2 | 5.2 | 5.2 | 5.2 |
| I (mm) | — | — | 15 | 15 | 15 | 22 |
| L (mm) | 15 | 15 | 21 | 26 | 36 | 31 |
| M (mm) | 16 | 16 | 20 | 25 | 25 | 36 |
| N (mm) | — | — | Ø5.2 | Ø5.2 | Ø5.2 | Ø5.2 |
| P (mm) | 9 | 9 | 11 | 13 | 13 | 16 |
| 螺丝 | JTC-M4L18*2 / JTC-M4L16*2 | JTC-M4L18*2 / JTC-M4L16*2 | JTC-M5L20*4 | JTC-M5L22*2 / JTC-M5L25*2 | JTC-M5L22*2 / JTC-M5L25*2 | JTC-M5L25*2 / JTC-M5L35*2 |
| 双齿平垫 | JTS-M4*4 | JTS-M4*4 | JTS-M5*4 | JTS-M5*4 | JTS-M5*4 | JTS-M5*4 |
| T 型螺母 | JTN-M4P8*1 | JTN-M4P8*1 | JTN-M5P15*1 | JTN-M5P15*1 | JTN-M5P15*1 | JTN-M5P22*1 |
| 双孔平垫 | JTD-M4P8*1 | JTD-M4P8*1 | JTD-M5P15*1 | JTD-M5P15*1 | JTD-M5P15*1 | JTD-M5P22*1 |
| 重量 | 30g | 35g | 50g | 90g | 117g | 185g |
尺寸单位为 mm（另有注明除外）。✓ 表示适配。
工程资料
工程图纸
查看安装孔、尺寸与接口。点击图纸可放大查看，也可下载图片。
