JMBJ / JMBT5 传感器支架
JMBJ / JMBT5 传感器支架。查看各型号尺寸、技术参数与安装图，选择适合末端工具总成的配置。
图片为系列示意，请依据下方型号数据确认具体配置。
价格与交期：询盘确认。
技术规格
传感器支架
| 型号 | 重量 | 厚度 | 安装孔 |
|---|---|---|---|
| JMBJ1-5 | 9 g | 5 mm | Ø5.5 mm |
| JMBJ2-6 | 12 g | 5 mm | Ø6.5 mm |

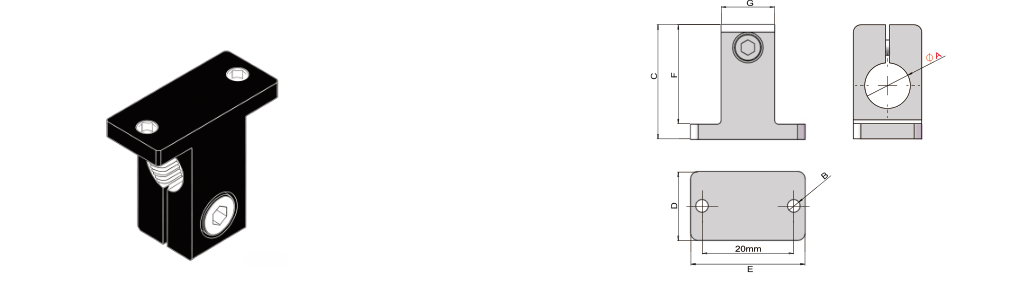

尺寸与安装参数
| 型号 | A | B | C | D | E | F | G | 重量 |
|---|---|---|---|---|---|---|---|---|
| JMBT5-8 | Ø8 | M4 | 25 | 12 | 27 | 22 | 12 | 10g |
| JMBT5-12 | Ø12 | M4 | 30 | 18 | 30 | 26 | 14 | 19g |
尺寸单位为 mm（另有注明除外）。✓ 表示适配。
工程资料

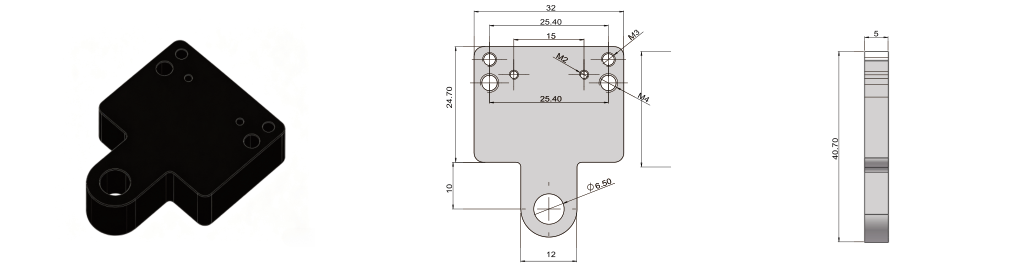

工程图纸
查看安装孔、尺寸与接口。点击图纸可放大查看，也可下载图片。
