EOAT 安装支架与夹腿
JMBY 延长杆
JMBY 延长杆。查看各型号尺寸、技术参数与安装图，选择适合末端工具总成的配置。
图片为系列示意，请依据下方型号数据确认具体配置。
价格与交期：询盘确认。
技术规格
尺寸与安装参数
| 型号 | A | B | C | D | E | 重量 |
|---|---|---|---|---|---|---|
| JMBY12-50 | Ø12 | 50 | 12 | M10*1 | 5 | 9g |
| JMBY12-100 | Ø12 | 100 | 12 | M10*1 | 5 | 17g |
| JMBY14-50 | Ø14 | 50 | 12 | M12*1 | 5 | 10g |
| JMBY14-100 | Ø14 | 100 | 12 | M12*1 | 5 | 20g |
| JMBY20-50 | Ø20 | 50 | 15 | M17*1 | 8 | 16g |
| JMBY20-100 | Ø20 | 100 | 15 | M17*1 | 8 | 31g |
| JMBY20-150 | Ø20 | 150 | 15 | M17*1 | 8 | 47g |
| JMBY25-100 | Ø25 | 100 | 15 | M22*1 | 8 | 43g |
| JMBY30-50 | Ø30 | 50 | 18 | M27*1 | 9 | 29g |
尺寸单位为 mm（另有注明除外）。✓ 表示适配。
尺寸与安装参数
| 型号 | A | B | C | D | E | F | 重量 |
|---|---|---|---|---|---|---|---|
| JMBY-1050M5 | M5 | Ø10 | Ø2 | 45 | 50 | 8 | 7.7g |
| JMBY-1095M5 | M5 | Ø10 | Ø2 | 90 | 95 | 8 | 16.4g |
| JMBY-1452G18 | G1/8 | Ø14 | Ø4.5 | 45 | 52 | 12 | 12.6g |
| JMBY-1497G18 | G1/8 | Ø14 | Ø4.5 | 90 | 97 | 12 | 23.8g |
| JMBY-2053G14 | G1/4 | Ø20 | Ø6.5 | 45 | 53 | 17 | 27.0g |
| JMBY-2098G14 | G1/4 | Ø20 | Ø6.5 | 90 | 98 | 17 | 51.9g |
尺寸单位为 mm（另有注明除外）。✓ 表示适配。
工程资料

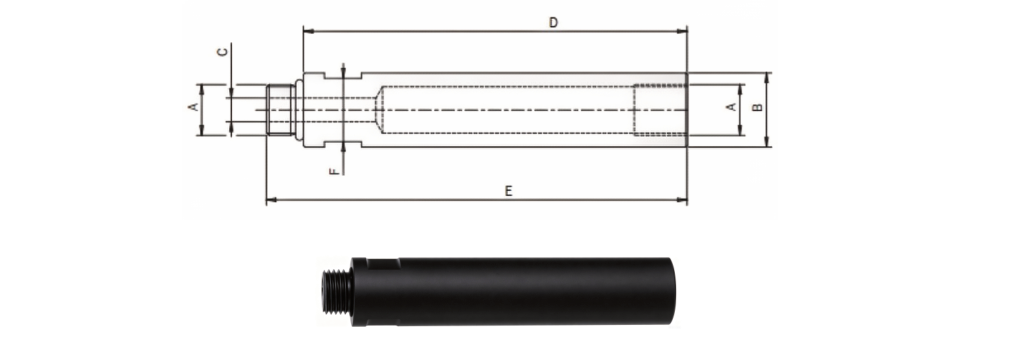

工程图纸
查看安装孔、尺寸与接口。点击图纸可放大查看，也可下载图片。
