JB4M8 M8 四分口分线盒
4 路 M8 分线盒，可选 PNP/NPN 输出，IP67 防护，10–30 VDC 供电，带 LED 指示。

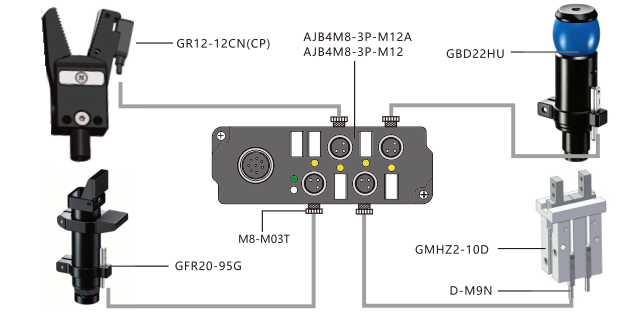

图片为系列示意，请依据下方型号数据确认具体配置。
价格与交期：询盘确认。
技术规格
电气与机械参数
| 参数 | 数值 |
|---|---|
| 外壳 | 黑色尼龙 |
| 锁紧螺母 | 黄铜镀镍 |
| 针托 | 黑色 TPU |
| 触点 | 黄铜镀金 |
| 防护等级 | IP67 |
| 工作电压 | 10–30 VDC |
| 每端口电流 | 2 A |
| 总电流 | 6 A |
| LED 电流 | 10 mA |
| 工作温度 | −30 to +80 °C |
| M8 端口数 | 4 |
| 每端口信号数 | 1 |
| 信号指示 | LED |
| 外形尺寸 | 86 × 30 × 25 mm |
| 主接口 | M12 × 1 |
| 安装孔 | 2 × Ø3.5 mm |
| 安装螺丝 | M3 内六角，最小长度 12 mm |
可选型号
| 型号 | 输出类型 | 重量 |
|---|---|---|
| JB4M8-3P-M12 | PNP | 110 g |
| JB4M8-3N-M12 | NPN | 110 g |
配套连接器
| 型号 | 配置 |
|---|---|
| JM8-M03T | 3 针 M8 直式现场接线连接器 |
| JM8-M03L | 3 针 M8 弯式现场接线连接器 |
| JELK8112-0/9 | 8 针 M12 现场接线连接器 |
| JELK8-2M/P00 | 8 针 M12 预铸电缆，2 米 |
针脚与线色对应
| 针脚 | 代码 | 线色 |
|---|---|---|
| 1 | WH | 白色 |
| 2 | BN | 棕色 |
| 3 | GN | 绿色 |
| 4 | YE | 黄色 |
| 5 | GY | 灰色 |
| 6 | PK | 粉红色 |
| 7 | BU | 蓝色 |
| 8 | RD | 红色 |
