AH / AL 浇口夹取剪切刀头
AH / AL 浇口夹取剪切刀头。查看各型号尺寸、技术参数与安装图，选择适合末端工具总成的配置。
图片为系列示意，请依据下方型号数据确认具体配置。
价格与交期：询盘确认。
技术规格
刀头 AH / AL — 尺寸
| 型号 | a (mm) | b (mm) | c (mm) | d (mm) | e (mm) | L (mm) | 重量 (g) | 材质 | 适配本体 |
|---|---|---|---|---|---|---|---|---|---|
| N20AH533 | 49 | 58.5 | 10 | 25 | 14 | 109 | 280 | 特殊合金钢 | GT-N20 / NS20 / NR20 |
| N20AH152 | 55 | 53 | 18 | 16 | 15 | 115 | 330 | 特殊合金钢 | GT-N20 / NS20 / NR20 |
| N30AL525 | 60 | 62 | 8 | 36 | 16 | 144 | 520 | 特殊合金钢 | GT-NS30 / NR30 / N30 / NB30 |
工程资料

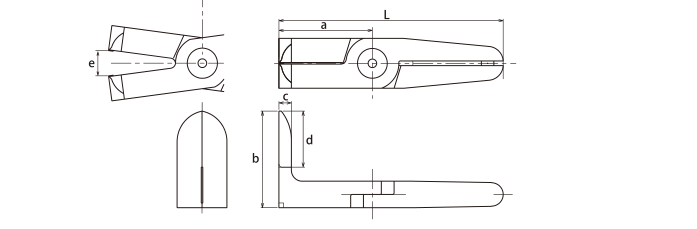

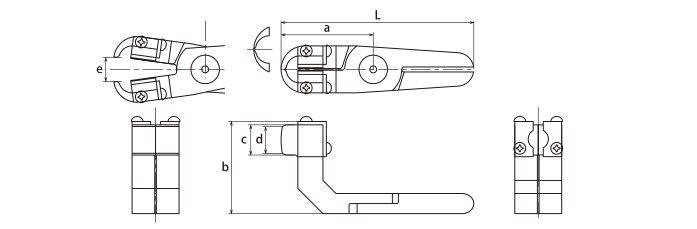

工程图纸
查看安装孔、尺寸与接口。点击图纸可放大查看，也可下载图片。
