气动剪刀与水口剪切组件
AML / AMR / AA / AE 树脂剪切刀头
AML / AMR / AA / AE 树脂剪切刀头。查看各型号尺寸、技术参数与安装图，选择适合末端工具总成的配置。
图片为系列示意，请依据下方型号数据确认具体配置。
价格与交期：询盘确认。
技术规格
刀头 AML / AMR — 尺寸
| 型号 | a (mm) | b (mm) | c (mm) | d (mm) | e (mm) | f (mm) | L (mm) | 重量 (g) | 材质 | 适配本体 |
|---|---|---|---|---|---|---|---|---|---|---|
| N20AML1498 | 55 | 55 | 8 | 26 | 9.5 | 41 | 115 | 270 | 特殊合金钢 | GT-NS20 / NR20 / N20 / NB20 |
| N20AMR1499 | 55 | 55 | 8 | 26 | 9.5 | 41 | 115 | 270 | 特殊合金钢 | GT-NS20 / NR20 / N20 / NB20 |
| N30AML1435 | 55 | 68 | 10 | 35 | 13 | 39 | 139 | 520 | 特殊合金钢 | GT-NS30 / NR30 / N30 / NB30 |
| N30AMR1395 | 55 | 68 | 10 | 35 | 13 | 39 | 139 | 520 | 特殊合金钢 | GT-NS30 / NR30 / N30 / NB30 |
刀头 R profile — 尺寸
| 型号 | a (mm) | b (mm) | c(°) | d (mm) | e (mm) | L (mm) | 重量 (g) | 材质 | 适配本体 |
|---|---|---|---|---|---|---|---|---|---|
| N10LAB152 | 61 | 12 | 15 | 35 | 10 | 115 | 165 | 特殊合金钢 | GT-NS10L / NR10L |
| N20AA27 | 45 | 12 | 23 | 25 | 12 | 105 | 145 | 特殊合金钢 | GT-NS20 / NR20 / N20 / NB20 |
| N20AA239 | 52.3 | 12 | 40 | 27 | 14 | 112.3 | 195 | 特殊合金钢 | GT-NS20 / NR20 / N20 / NB20 |
| N20AB360 | 61 | 12 | 15 | 35 | 16 | 121 | 185 | 特殊合金钢 | GT-NS20 / NR20 / N20 / NB20 |
| N30AA114 | 76.3 | 17 | 30 | 50 | 20 | 160.3 | 385 | 特殊合金钢 | GT-NS30 / NR30 / N30 / NB30 |
刀头 Angled AE — 尺寸
| 型号 | a (mm) | b (mm) | c(°) | d (mm) | e (mm) | L (mm) | 重量 (g) | 材质 | 适配本体 |
|---|---|---|---|---|---|---|---|---|---|
| N20AE19 | 50 | 12 | 45 | 13 | 13 | 110 | 200 | 特殊合金钢 | GT-NS20 / NR20 / N20 / NB20 |
| N30AE53 | 65 | 17 | 65 | 18.5 | 16 | 149 | 440 | 特殊合金钢 | GT-NS30 / NR30 / N30 / NB30 |
工程资料

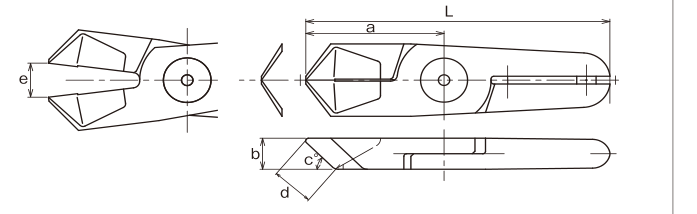

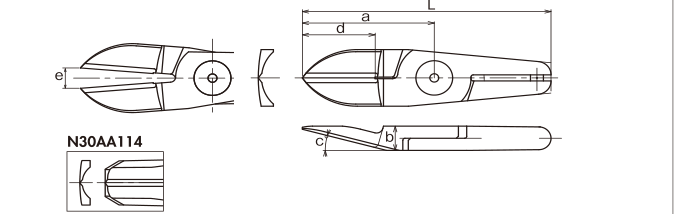

工程图纸
查看安装孔、尺寸与接口。点击图纸可放大查看，也可下载图片。
