气动剪刀与水口剪切组件
GT-NT 纵向滑动气动剪刀
GT-NT 纵向滑动气动剪刀。查看各型号尺寸、技术参数与安装图，选择适合末端工具总成的配置。
图片为系列示意，请依据下方型号数据确认具体配置。
价格与交期：询盘确认。
技术规格
GT-NT — 性能
| 型号 | 软塑料 Ø (mm) | 硬塑料 Ø (mm) | 铜 Ø (mm) | 钢 Ø (mm) | 单次耗气量 (cm³) | 重量 (g) | 压力 (MPa) | 滑动 | 行程 (mm) | 气管接口 |
|---|---|---|---|---|---|---|---|---|---|---|
| GT-NT03 | 1.5 | 1 | — | — | 27 | 178 | 0.4–0.5 | 拉回 | 0–3 | Hose nipple: ID 2.5 mm |
| GT-NT03R | 1.5 | 1 | — | — | 27 | 178 | 0.4–0.5 | 推出 | 0–3 | Hose nipple: ID 2.5 mm |
| GT-NT03-4 | 1.5 | 1 | — | — | 27 | 178 | 0.4–0.5 | 拉回 | 0–3 | Tube fitting: ID 2.5 / OD 4 mm |
| GT-NT03R-4 | 1.5 | 1 | — | — | 27 | 178 | 0.4–0.5 | 推出 | 0–3 | Tube fitting: ID 2.5 / OD 4 mm |
| GT-NT05 | 2.5 | 1.5 | — | — | 47 | 325 | 0.4–0.5 | 拉回 | 0–3 | Hose nipple: ID 2.5 mm |
| GT-NT05R | 2.5 | 1.5 | — | — | 47 | 325 | 0.4–0.5 | 推出 | 0–3 | Hose nipple: ID 2.5 mm |
| GT-NT05-4 | 2.5 | 1.5 | — | — | 47 | 325 | 0.4–0.5 | 拉回 | 0–3 | Tube fitting: ID 2.5 / OD 4 mm |
| GT-NT05R-4 | 2.5 | 1.5 | — | — | 47 | 325 | 0.4–0.5 | 推出 | 0–3 | Tube fitting: ID 2.5 / OD 4 mm |
| GT-NT10 | 3.5 | 2.3 | — | — | 82 | 515 | 0.4–0.5 | 拉回 | 0–3 | Hose nipple: ID 2.5 mm |
| GT-NT10R | 3.5 | 2.3 | — | — | 82 | 515 | 0.4–0.5 | 推出 | 0–3 | Hose nipple: ID 2.5 mm |
| GT-NT10-6 | 3.5 | 2.3 | — | — | 82 | 515 | 0.4–0.5 | 拉回 | 0–3 | Tube fitting: ID 4 / OD 6 mm |
| GT-NT10R-6 | 3.5 | 2.3 | — | — | 82 | 515 | 0.4–0.5 | 推出 | 0–3 | Tube fitting: ID 4 / OD 6 mm |
| GT-NT20 | 5 | 3.4 | — | — | 203 | 930 | 0.4–0.5 | 拉回 | 0–8 | Hose nipple: ID 4 mm |
| GT-NT20R | 5 | 3.4 | — | — | 203 | 930 | 0.4–0.5 | 推出 | 0–8 | Hose nipple: ID 4 mm |
| GT-NT20-6 | 5 | 3.4 | — | — | 203 | 930 | 0.4–0.5 | 拉回 | 0–8 | Tube fitting: ID 4 / OD 6 mm |
| GT-NT20R-6 | 5 | 3.4 | — | — | 203 | 930 | 0.4–0.5 | 推出 | 0–8 | Tube fitting: ID 4 / OD 6 mm |
GT-NT — 尺寸 (mm)
| 型号 | A | B | C | D | E | F | G | H | I | J | K |
|---|---|---|---|---|---|---|---|---|---|---|---|
| GT-NT03 | 8 | 62 | 7 | 43 | 14 | 19 | 68.1 | 1.5–3 | M3 | 2 | 5 |
| GT-NT05 | 9 | 64 | 7 | 45 | 20 | 32 | 71.1 | 3–6 | M4 | 2 | 5 |
| GT-NT10 | 11 | 73 | 8 | 53 | 24 | 38 | 88.1 | 4–7 | M4 | 2 | 5 |
| GT-NT20 | 14 | 103 | 10 | 80 | 28 | 44 | 102.1 | 4.5–9 | M5 | 2 | 6 |
刀头尺寸按标准 AJ 刀头标示，刀头单独选购。

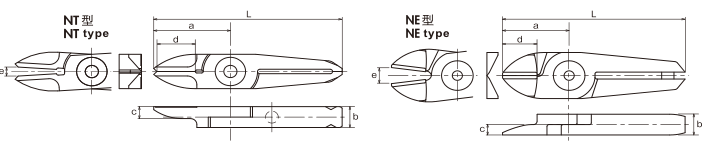

刀头 NT straight AJ / AJH / AJB — 尺寸
| 型号 | a (mm) | b (mm) | c (mm) | d (mm) | e (mm) | L (mm) | 重量 (g) | 材质 | 适配本体 |
|---|---|---|---|---|---|---|---|---|---|
| NT03AJ | 24 | 7 | 4 | 11 | 3 | 59 | 20 | 特殊合金钢 | GT-NT03 |
| NT05AJ | 29 | 7 | 5 | 15 | 6 | 65 | 30 | 特殊合金钢 | GT-NT05 |
| NT05AJH | 29 | 7 | 5 | 15 | 6 | 65 | 30 | 高速钢 | GT-NT05 |
| NT05AJB | 29 | 7 | 5 | 15 | 6 | 65 | 30 | 烧结合金 | GT-NT05 |
| NE5AJ | 24 | 7 | 3.5 | 12 | 6 | 60 | 35 | 特殊合金钢 | GT-NT05 |
| NT10AJ | 35 | 9 | 6 | 17 | 7 | 82 | 62 | 特殊合金钢 | GT-NT10 |
| NT10AJH | 35 | 9 | 6 | 17 | 7 | 82 | 76 | 高速钢 | GT-NT10 |
| NT10AJB | 35 | 9 | 6 | 17 | 7 | 82 | 76 | 烧结合金 | GT-NT10 |
| NE10AJ | 27 | 9 | 4.5 | 12 | 7 | 74 | 70 | 特殊合金钢 | GT-NT10 |
| NT20AJ | 40 | 12 | 6 | 20 | 9 | 97 | 120 | 特殊合金钢 | GT-NT20 |
| NT20AJH | 40 | 12 | 6 | 20 | 9 | 97 | 120 | 高速钢 | GT-NT20 |
| NT20AJB | 40 | 12 | 6 | 20 | 9 | 97 | 120 | 烧结合金 | GT-NT20 |
工程资料
工程图纸
查看安装孔、尺寸与接口。点击图纸可放大查看，也可下载图片。
