气动剪刀与水口剪切组件
NY-AD / AH / BJ 横向气剪刀头
NY-AD / AH / BJ 横向气剪刀头。查看各型号尺寸、技术参数与安装图，选择适合末端工具总成的配置。
图片为系列示意，请依据下方型号数据确认具体配置。
价格与交期：询盘确认。
技术规格
AD 立体双面刃刀头
| 型号 | a (mm) | b (mm) | f×g (mm) | d1 (mm) | d2 (mm) | e (mm) | L (mm) | 重量 (g) | 材质 | 适配本体 |
|---|---|---|---|---|---|---|---|---|---|---|
| NY10AD | 26.5 | 7.2 | 6×13 | 2.5 | 4.2 | 6 | 59.5 | 31 | 特殊合金钢 | GT-NY10(-4) / NY10G(-4) / NF10 / NY10S |
| NY15AD | 30 | 8.2 | 7×14 | 3 | 4.7 | 8 | 68 | 45 | 特殊合金钢 | GT-NY15(-4) / NF15 |
| NY25AD | 35 | 10 | 8×17 | 4 | 6 | 9 | 81 | 75 | 特殊合金钢 | GT-NY25(-6) / NY25S |
AH / RAH L 型刀头
| 型号 | a (mm) | b (mm) | c (mm) | d (mm) | e (mm) | L (mm) | 重量 (g) | 材质 | 适配本体 |
|---|---|---|---|---|---|---|---|---|---|
| NY05AH | 31 | 19 | 5 | 10.5 | 5.5 | 62 | 37 | 特殊合金钢 | GT-NY05(-4) / NF05 |
| NY05RAH | 30 | 12 | 5 | 10.5 | 5 | 61 | 31 | 特殊合金钢 | GT-NY05R(-4) / NF05 |
| NY10AH | 33 | 20 | 5 | 12 | 8 | 66 | 43 | 特殊合金钢 | GT-NY10(-4) / NY10G(-4) / NF10 / NY10S |
| NY15AH | 38 | 21.5 | 5.5 | 13 | 11 | 76 | 63 | 特殊合金钢 | GT-NY15(-4) / NF15 |
| NY15RAH | 35 | 13.2 | 5.5 | 13 | 9 | 73 | 52 | 特殊合金钢 | GT-NY15R(-4) / NF15 |
| NY25AH | 46 | 24 | 6 | 17 | 13 | 92 | 110 | 特殊合金钢 | GT-NY25(-6) / NY25S |
| NY25RAH | 42 | 16 | 6 | 16 | 12 | 88 | 89 | 特殊合金钢 | GT-NY25R(-6) / NY25S |
BJ / RBJ 金属直刀
| 型号 | a (mm) | b (mm) | c (mm) | d (mm) | e (mm) | L (mm) | 重量 (g) | 材质 | 适配本体 |
|---|---|---|---|---|---|---|---|---|---|
| NY05BJ | 22 | 7 | 5 | 10.5 | 4 | 53 | 22 | 特殊合金钢 | GT-NY05(-4) / NF05 |
| NY05RBJ | 22 | 7 | 5 | 10.5 | 4 | 53 | 22 | 特殊合金钢 | GT-NY05R(-4) / NF05 |
工程资料

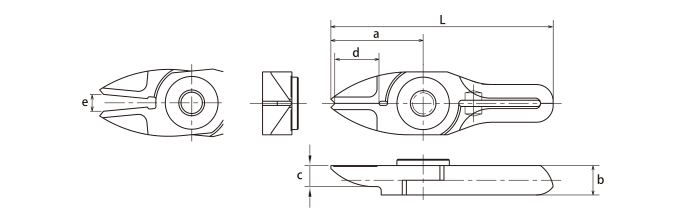

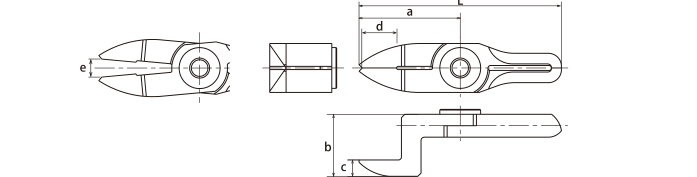

工程图纸
查看安装孔、尺寸与接口。点击图纸可放大查看，也可下载图片。
