NY-D / JNT 滑动气动剪刀本体
NY-D / JNT 滑动气动剪刀本体。查看各型号尺寸、技术参数与安装图，选择适合末端工具总成的配置。
图片为系列示意，请依据下方型号数据确认具体配置。
价格与交期：询盘确认。
技术规格
NY 滑动剪刀参数
| 型号 | 软塑料 Ø (mm) | 硬塑料 Ø (mm) | A (mm) | B (mm) | C (mm) | D (mm) | E (mm) | F (mm) | G (mm) | H (mm) | I | 单次耗气量 (cm³) | 重量 (g) | 滑动行程 (mm) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| NY10-P | 3.5 | 2.3 | 12.4 | 87.8 | 43.8 | 30 | 20 | 28 | 53.2 | 4 | M4 | 48 | 155 | 0–3 |
| NY15-P | 4.0 | 2.6 | 13.2 | 96.5 | 45.5 | 35 | 25 | 33 | 58 | 6 | M4 | 48 | 155 | 0–3 |
拉回式；气压 0.4–0.5 MPa；气管内径 2.5 / 外径 4 mm。尺寸按 AJ 刀头标示。
引拔座
| 型号 | 动作 | 可调行程 | 外形 宽 × 深 × 高 |
|---|---|---|---|
| JNT-2010TM-D | Pull by compressed air | 0–10 mm | 84 × 104.5 × 138 mm |
| JNT-2010SM-D | Push by compressed air | 0–10 mm | 84 × 104.5 × 138 mm |
加热割刀尺寸
| 参数 | 数值 |
|---|---|
| Overall length | 208 mm |
| Body length | 188 mm |
| Mounting stem | Ø20 mm |
| Blade length | 60 mm |
| Head width | 45 mm |
| Head thickness | 25.4 mm |
| Angular markings | 45° / 90° |
工程资料

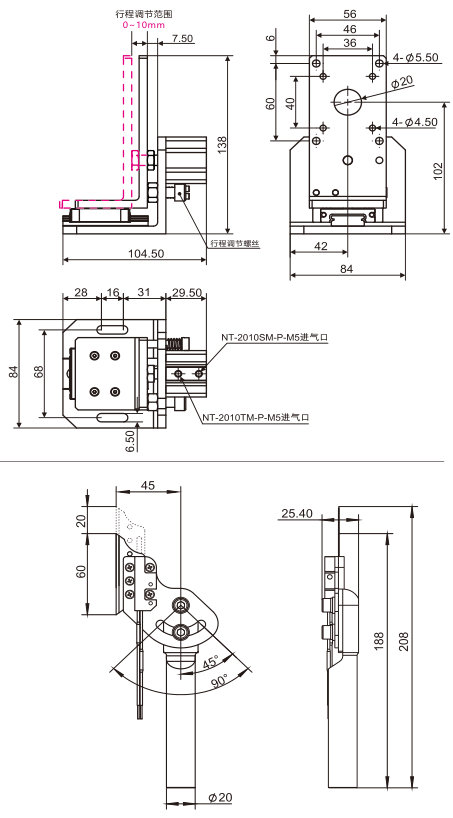

工程图纸
查看安装孔、尺寸与接口。点击图纸可放大查看，也可下载图片。
