机器人快换装置
MQC-50 圆形手动快换
适合较轻负载的紧凑型末端连接。
图片为系列示意，请依据下方型号数据确认具体配置。
价格与交期：询盘确认。
技术规格
产品参数
| 参数 | 数值 |
|---|---|
| 型号 | MQC-50 |
| 介质 | 已过滤压缩空气 |
| 压力范围 | 5–6 bar |
| 温度范围 | 5–60 °C |
| 机器人侧快换 | QC-R50K |
| 机器人侧重量 | 103 g |
| 治具侧快换 | QC-G50 |
| 治具侧重量 | 65 g |
| 垂直拉力 F（配置参数） | 150 N |
| 旋转扭矩 Mt | 20 N·m |
| 翻转扭矩 Mb | 10 N·m |
| 建议负载 | 5 kg |
| 精度（单位待确认） | ±0.05 |
| 颜色 | 古铜色 |
| 直通气孔：数量 × 尺寸 | 4 × M5 |
待确认的配置数值
| 字段 | 配置参数 | 另一配置数值 |
|---|---|---|
| 垂直拉力 F | 150 N | 350 N |
| 机器人侧型号 | QC-R50K | MQC-R50K |
| 治具侧型号 | QC-G50 | MQC-G50 |
拉力与订货编码存在不同版本，选型前需确认。
工程资料

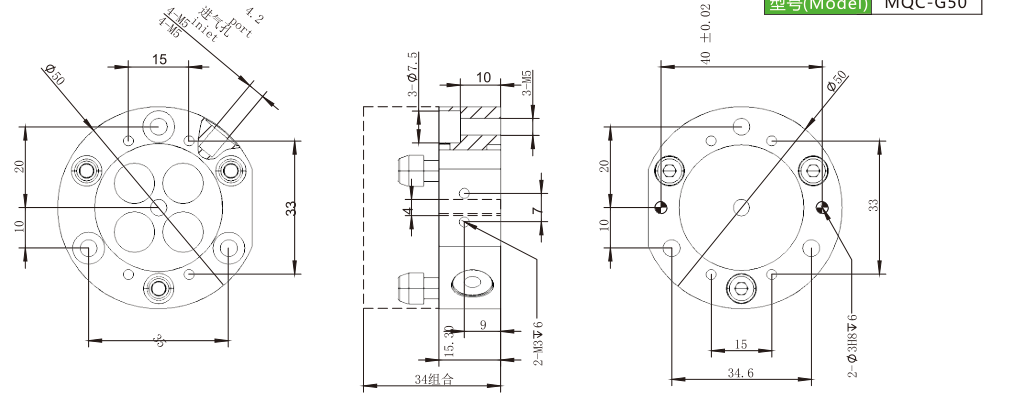

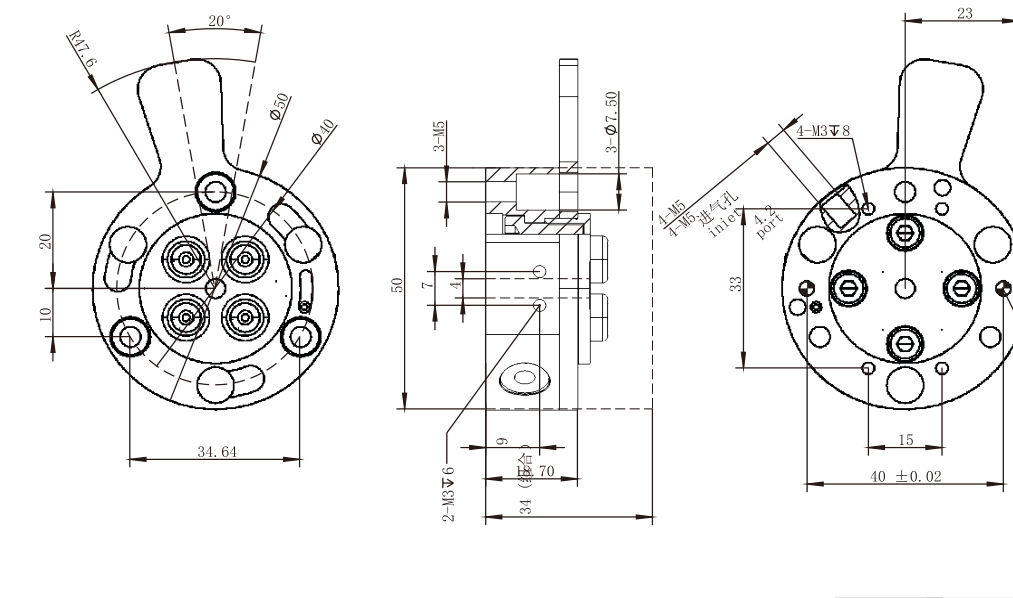

工程图纸
查看安装孔、尺寸与接口。点击图纸可放大查看，也可下载图片。
