注塑自动化水口夹具
JMHZ2 平行夹
JMHZ2 平行夹。查看各型号尺寸、技术参数与安装图，选择适合末端工具总成的配置。
图片为系列示意，请依据下方型号数据确认具体配置。
价格与交期：询盘确认。
技术规格
型号参数
| 型号 | 缸径 (mm) | 动作方式 | 压力 (MPa) | 重量 |
|---|---|---|---|---|
| JMHZ2-10S | 10 | 单作用（常开） | 0.35–0.7 | 53 g |
| JMHZ2-16S | 16 | 单作用（常开） | 0.25–0.7 | 123 g |
| JMHZ2-20S | 20 | 单作用（常开） | 0.25–0.7 | 227 g |
| JMHZ2-25S | 25 | 单作用（常开） | 0.25–0.7 | 309 g |
| JMHZ2-32S | 32 | 单作用（常开） | 0.25–0.7 | 415 g |
| JMHZ2-40S | 40 | 单作用（常开） | 0.25–0.7 | 543 g |
| JMHZ2-10D | 10 | 双作用 | 0.2–0.7 | 52.5 g |
| JMHZ2-16D | 16 | 双作用 | 0.1–0.7 | 120 g |
| JMHZ2-20D | 20 | 双作用 | 0.1–0.7 | 225 g |
| JMHZ2-25D | 25 | 双作用 | 0.1–0.7 | 314 g |
| JMHZ2-32D | 32 | 双作用 | 0.1–0.7 | 410 g |
| JMHZ2-40D | 40 | 双作用 | 0.1–0.7 | 537 g |
工作条件
| 参数 | 数值 |
|---|---|
| 工作介质 | 空气 |
| 温度范围 | −10 to +60 °C |
| 重复精度 | ±0.01 mm（10–25）；±0.02 mm（32–40） |
| 最大频率 | 180 次/分（10–25）；60 次/分（32–40） |
| 可选传感器 | 无触点磁性开关 |
| 气口 | M3×0.5（缸径 10）；M5×0.8（其余缸径） |
夹持力与行程
| 缸径 (mm) | 双作用外径夹持 (N) | 双作用内径夹持 (N) | 单作用外径夹持 (N) | 两侧开闭行程 (mm) |
|---|---|---|---|---|
| 10 | 11 | 17 | 7.1 | 4 |
| 16 | 34 | 45 | 27 | 6 |
| 20 | 42 | 66 | 33 | 10 |
| 25 | 65 | 104 | 45 | 14 |
| 32 | 158 | 193 | 131 | 22 |
| 40 | 254 | 318 | 217 | 30 |
尺寸 A–N (mm)
| 缸径 (mm) | A | B | C | D | E | F | G | H | I | J | K | K1 | K2 | K3 | ØL | M | N |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 10 | 6 | 23 | 12 | 37.8 | 57 | 29 | 15.2 (+2.2/0) | 11.2 (0/−0.7) | 4 (0/−0.1) | 16 | M3×0.5 | 6 | 5.5 | 6 | 2.6 | 27 | Ø11 H9 depth 2 |
| 16 | 7.5 | 24.5 | 15 | 42.5 | 67.3 | 38 | 20.9 (+2.2/−0.2) | 14.9 (0/−0.7) | 5 (0/−0.1) | 24 | M4×0.7 | 4.5 | 8 | 8 | 3.4 | 30 | Ø17 H9 depth 2 |
| 20 | 9.5 | 29 | 20 | 52.8 | 84.8 | 50 | 26.3 (+2.2/−0.2) | 16.3 (0/−0.7) | 8 (0/−0.1) | 30 | M5×0.8 | 8 | 10 | 10 | 4.3 | 35 | Ø21 H9 depth 3 |
| 25 | 11 | 30 | 25 | 63.6 | 102.7 | 63 | 33.3 (+2.5/−0.2) | 19.3 (0/−0.8) | 10 (0/−0.1) | 36 | M6×1 | 10 | 12 | 12 | 5.1 | 36.5 | Ø26 H9 depth 3.5 |
| 32 | 12 | 40(49) | 29 | 67(76) | 113(122) | 97 | 48 (+2.5/0) | 26 (0/−0.5) | 12 (0/−0.1) | 46 | M6×1 | 10 | 13 | 13 | 5.1 | 48(57) | Ø34 H9 depth 4 |
| 40 | 15 | 49(62) | 36 | 83(96) | 139(152) | 119 | 60 (+2.7/0) | 30 (0/−0.5) | 14 (0/−0.1) | 56 | M8×1.25 | 13 | 16 | 17 | 6.6 | 58(71) | Ø42 H9 depth 4 |
括号内数值适用于单作用型号。孔径或螺纹后的 depth 表示深度。
尺寸 O–EE (mm)
| 缸径 (mm) | O | P | Q | R | S | T | U | V | W | X | Y | Z | Y1 | Y2 | AA | BB | CC | DD | EE |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 10 | 11.4 | M2.5×0.45 | 3 | 5.7 | M3×0.5 | 23 | 9 | 19 | 5 (0/−0.05) | 11 | Ø2 H9 depth 3 | 16.4 ±0.05 | 5.2 ±0.02 | 7.6 ±0.02 | 18 | 12 | — | — | — |
| 16 | 16 | M3×0.5 | 4 | 7 | M5×0.8 | 30.6 | 7.5 | 19 | 8 (0/−0.05) | 13 | Ø3 H9 depth 3 | 23.6 ±0.05 | 6.5 ±0.02 | 11 ±0.02 | 22 | 15 | 11.6 | 2.1 | 5.8 |
| 20 | 18.6 | M4×0.7 | 5 | 9 | M5×0.8 | 42 | 10 | 23 | 10 (0/−0.05) | 15 | Ø4 H9 depth 4 | 27.6 ±0.05 | 7.5 ±0.02 | 16.8 ±0.02 | 32 | 18 | 14 | 2.1 | 9 |
| 25 | 22 | M5×0.8 | 6 | 12 | M5×0.8 | 52 | 10.7 | 23.5 | 12 (0/−0.05) | 20 | Ø4 H9 depth 4 | 33.6 ±0.05 | 10 ±0.02 | 21.8 ±0.02 | 40 | 22 | 19 | 3.5 | 11.5 |
| 32 | 26 | M6×1 | 7 | 14 | M5×0.8 | 60 | 11 | 31(37) | 15 (0/−0.05) | 24 | Ø5 H9 depth 5 | 40 ±0.1 | 12 ±0.02 | 23 ±0.02 | 46 | 26 | 24 | 3.3 | 11.5 |
| 40 | 32 | M8×1.25 | 9 | 17 | M5×0.8 | 72 | 12 | 38(45) | 18 (0/−0.05) | 28 | Ø5 H9 depth 5 | 48 ±0.1 | 14 ±0.02 | 29 ±0.02 | 56 | 32 | 29.4 | 3.7 | 13 |
括号内数值适用于单作用型号。孔径或螺纹后的 depth 表示深度。
工程资料

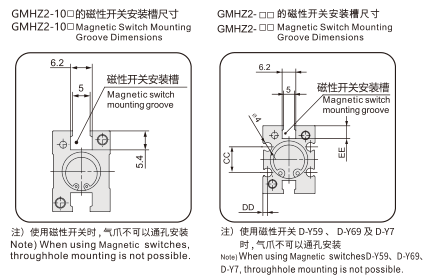

工程图纸
查看安装孔、尺寸与接口。点击图纸可放大查看，也可下载图片。
