注塑自动化水口夹具
JMP / JLU 模具定位器
JMP / JLU 模具定位器。查看各型号尺寸、技术参数与安装图，选择适合末端工具总成的配置。
图片为系列示意，请依据下方型号数据确认具体配置。
价格与交期：询盘确认。
技术规格
JMP-A 尺寸与锁持力
| 型号 | A | B | D | E | F | G | H | I | J | K | 最大锁持力 (N) | 重量 (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| JMP14A | 38 | 14 | M12×1 | — | 12 | 5 | 4 | Ø14 | Ø11 | M5 | 90 | 62 |
| JMP20A | 46 | 25 | M17×1 | 19 | 18 | 10 | 9 | Ø20 | Ø15.5 | G1/8 | 190 | 78 |
| JMP30A | 75 | 38 | M27×1 | 28 | 27 | 11 | 10 | Ø30 | Ø25.5 | G1/8 | 280 | 303 |
JMP-B 尺寸 (mm)
| 型号 | A | B | C | D | 精度 (mm) | 重量 (g) |
|---|---|---|---|---|---|---|
| JMP14B | 15 | M4 / M3 countersunk | — | 15.5 h7 | ±0.015 | 46 |
| JMP20B | 33 | M6 / M5 countersunk | 10 | 26 h7 | ±0.015 | 87 |
| JMP30B | 43.5 | M8 / M6 countersunk | 11 | 40 h7 | ±0.015 | 264 |
JLU20A 尺寸 (mm)
| 型号 | A | B | C | D | E | F | G | H | I | J | K | L | 重量 (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| JLU20A | 35 | 26 | 5 | Ø19.92 | Ø20 | 5.5 | 8.5 | 21 | M8 | Ø12 | Ø8.2 | Ø11 | 61 |
JLU20B 尺寸 (mm)
| 型号 | A | B | C | D | E | F | G | H | 重量 (g) |
|---|---|---|---|---|---|---|---|---|---|
| JLU20B | 26 | 5 | Ø19.92 | Ø20 | M8 | Ø11 | 15.5 | 10.5 | 42 |
工程资料
工程图纸

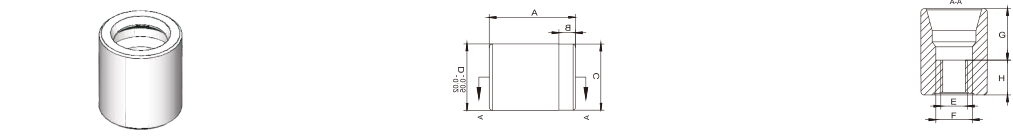

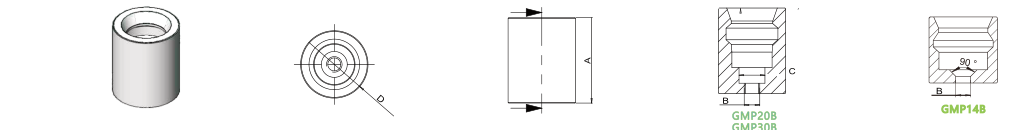

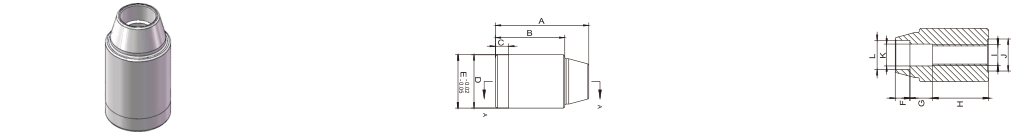

查看安装孔、尺寸与接口。点击图纸可放大查看，也可下载图片。
