JSC / JSCT 固定配管吸盘悬件
JSC / JSCT 固定配管吸盘悬件。查看各型号尺寸、技术参数与安装图，选择适合末端工具总成的配置。
图片为系列示意，请依据下方型号数据确认具体配置。
价格与交期：询盘确认。
技术规格
尺寸 (mm)
| 型号 | A | B | C | D | E | F | G | H | I | J | S | 重量 (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| JSC2030-G18 | G1/8 | G1/8 | Ø13 | Ø20 | 8 | 85 | 40 | 133 | Ø18 | 12 | 30 | 60 |
| JSCT1620-M5 | M5 | M5 | Ø8 | M16×1.0 | 5 | 69 | 26 | 100 | Ø14.5 | 7 | 20 | 42.7 |
| JSCT2030-G18 | G1/8 | G1/8 | Ø13 | M20×1.0 | 8 | 85 | 40 | 133 | Ø18 | 12 | 30 | 80 |
工程资料

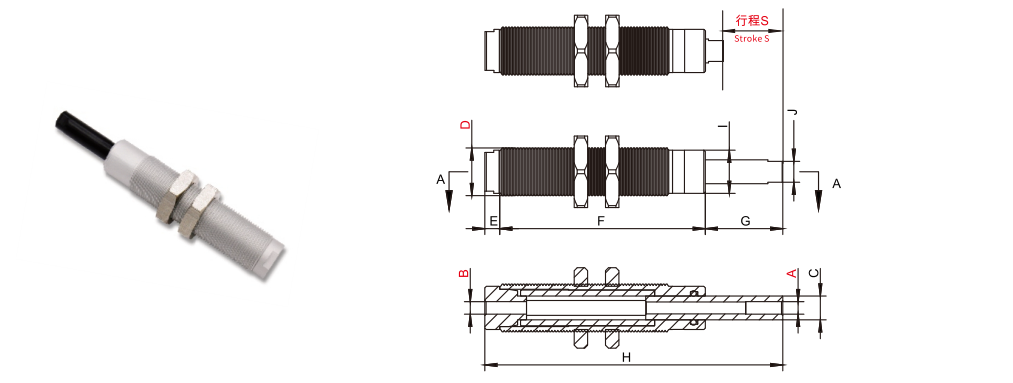

工程图纸
查看安装孔、尺寸与接口。点击图纸可放大查看，也可下载图片。
