真空吸盘与吸盘座
JSH / JSMT 吸着金具
JSH / JSMT 吸着金具。查看各型号尺寸、技术参数与安装图，选择适合末端工具总成的配置。
图片为系列示意，请依据下方型号数据确认具体配置。
价格与交期：询盘确认。
技术规格

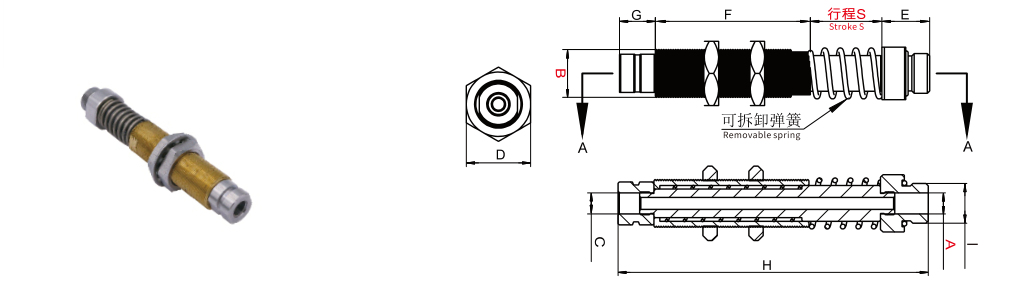

JSMT 尺寸 (mm)
| 型号 | A | B | C | D | E | F | G | H | I | S | 重量 (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| JSMT-20M14-G18 | G1/8 | G1/8 | M14×1.0 | 40 | 22 | 49 | 14 | 109 | 38 | 20 | 97 |
| JSMT-40M14-G18 | G1/8 | G1/8 | M14×1.0 | 40 | 22 | 64 | 14 | 144 | 50 | 40 | 123 |

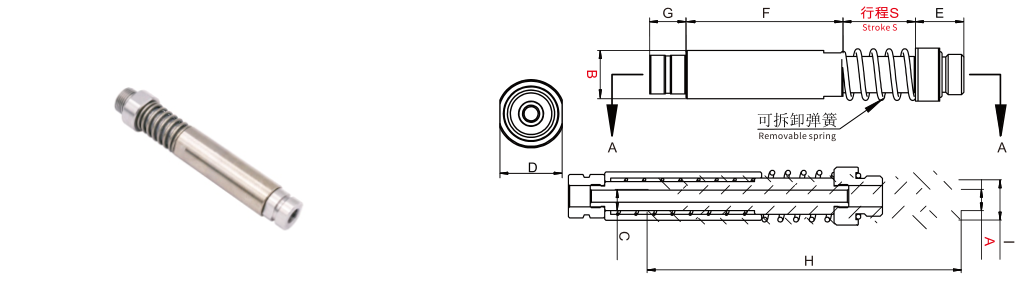

JSH / JSHT 尺寸 (mm)
| 型号 | A | B | C | D | E | F | G | H | I | S | 重量 (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| JSHT-30M20-G38F-G18M | G1/8 | M20×1 | G1/8 | 27 | 20 | 65 | 15 | 130 | G3/8 | 30 | 260 |
| JSH-30M20-G38F-G18M | G1/8 | Ø20 | G1/8 | 22 | 20 | 65 | 15 | 130 | G3/8 | 30 | 235 |
单弹簧承载 7–18 N；双弹簧承载 60–150 N。弹簧可拆卸。
工程资料
工程图纸
查看安装孔、尺寸与接口。点击图纸可放大查看，也可下载图片。
