气动剪刀与水口剪切组件
GT-NK10 / GT-TC-02 推切气剪与工装气缸
GT-NK10 / GT-TC-02 推切气剪与工装气缸。查看各型号尺寸、技术参数与安装图，选择适合末端工具总成的配置。
图片为系列示意，请依据下方型号数据确认具体配置。
价格与交期：询盘确认。
技术规格
GT-NK10 性能
| 参数 | 数值 |
|---|---|
| ABS 剪切能力 | Ø5 mm |
| 耗气量 | 110 cm³/stroke |
| 气压 | 0.4–0.5 MPa |
| 重量 | 800 g |
| 作用力 | 735 N |
| 最大活塞行程 | 12 mm |
| 气管接口 | ID 2.5 / OD 4 mm |
| 气管连接 | ID 4 / OD 6 mm |
NK10AJ 刀头
| 型号 | 总长 | 重量 | 材质 | 适配本体 |
|---|---|---|---|---|
| NK10AJ | 95 mm | 96 g | 特殊合金钢 | GT-NK10 |

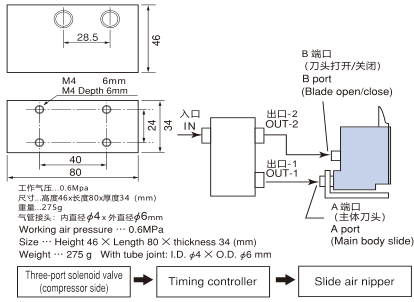

GT-TC-02 定时控制器
| 参数 | 数值 |
|---|---|
| 时间调节 | 0.5–1.5 s |
| 工作气压 | 0.6 MPa |
| 尺寸 高 × 长 × 厚 | 46 × 80 × 34 mm |
| 重量 | 275 g |
| 气管连接 | ID 4 / OD 6 mm |
控制器连接数量
| 剪刀型号 | 数量 |
|---|---|
| GT-NY05 | 4 |
| GT-NY10 | 3 |
| GT-NY15 | 1 |
| GT-NY25 | 1 |
| GT-NT03 | 6 |
| GT-NT05 | 4 |
| GT-NT10 | 2 |
| GT-NT20 | 1 |
| GT-NB20 | 2 |
| GT-NB30 | 1 |
| GT-NB20LW | 2 |
| GT-NB30LW | 1 |
工程资料

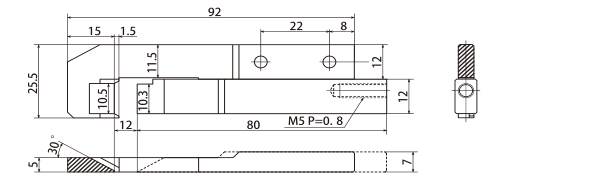

工程图纸
查看安装孔、尺寸与接口。点击图纸可放大查看，也可下载图片。
