气动剪刀与水口剪切组件
NT-AD / AJV / AE 纵向气剪刀头
NT-AD / AJV / AE 纵向气剪刀头。查看各型号尺寸、技术参数与安装图，选择适合末端工具总成的配置。
图片为系列示意，请依据下方型号数据确认具体配置。
价格与交期：询盘确认。
技术规格
AD 立体双面刃刀头
| 型号 | a (mm) | b (mm) | f×g (mm) | d1 (mm) | d2 (mm) | e (mm) | L (mm) | 重量 (g) | 材质 | 适配本体 |
|---|---|---|---|---|---|---|---|---|---|---|
| NT05AD | 31.5 | 7 | 6×18 | 2.5 | 4.5 | 6 | 67.5 | 37 | 特殊合金钢 | GT-NT05 |
| NT10AD | 39 | 9 | 8×21.5 | 4 | 5 | 7 | 86 | 65 | 特殊合金钢 | GT-NT10 |
| NT20AD | 46 | 12 | 9×24.5 | 6 | 7 | 9 | 103 | 141 | 特殊合金钢 | GT-NT20 |
AJV V 型直刀
| 型号 | a (mm) | b (mm) | c (mm) | d (mm) | e (mm) | L (mm) | 重量 (g) | 材质 | 适配本体 |
|---|---|---|---|---|---|---|---|---|---|
| NT05AJV | 29 | 7 | 5 | 15 | 6 | 65 | 29 | 特殊合金钢 | GT-NT05 |
| NT10AJV | 35 | 9 | 6 | 17 | 7 | 82 | 63 | 特殊合金钢 | GT-NT10 |
5° 刃口，用于曲面浇口和无残留剪切。
AE 剪钳刀头
| 型号 | a (mm) | b (mm) | f×g (mm) | d (mm) | e (mm) | L (mm) | 重量 (g) | 材质 | 适配本体 |
|---|---|---|---|---|---|---|---|---|---|
| NT05AE | 29 | 7 | 6×18 | 7 | 6 | 65 | 36 | 特殊合金钢 | GT-NT05 |
| NT10AE | 35 | 9 | 8×21.5 | 9 | 7 | 82 | 75 | 特殊合金钢 | GT-NT10 |
工程资料

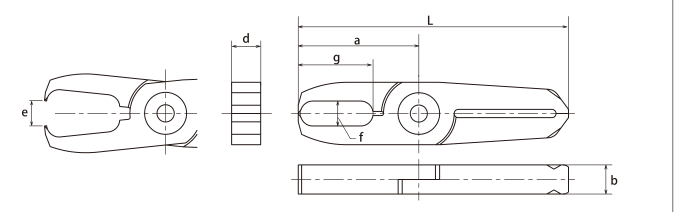

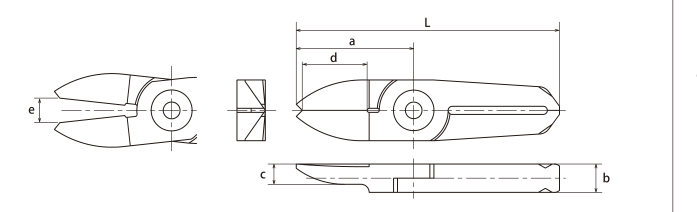

工程图纸
查看安装孔、尺寸与接口。点击图纸可放大查看，也可下载图片。
