气动剪刀与水口剪切组件
NY-AJ / AJL / AJT 横向气剪刀头
NY-AJ / AJL / AJT 横向气剪刀头。查看各型号尺寸、技术参数与安装图，选择适合末端工具总成的配置。
图片为系列示意，请依据下方型号数据确认具体配置。
价格与交期：询盘确认。
技术规格
AJ / RAJ / AJB 直刀
| 型号 | a (mm) | b (mm) | c (mm) | d (mm) | e (mm) | L (mm) | 重量 (g) | 材质 | 适配本体 |
|---|---|---|---|---|---|---|---|---|---|
| NY03AJ | 21 | 7 | 4.5 | 10.5 | 3 | 48 | 17 | 特殊合金钢 | GT-NY03G(-4) |
| NY03RAJ | 21 | 7 | 4.5 | 10.5 | 3 | 48 | 17 | 特殊合金钢 | GT-NY03GR(-4) |
| NY05AJ | 22 | 7 | 5 | 10.5 | 4 | 53 | 22 | 特殊合金钢 | GT-NY05(-4) / NF05 |
| NY05RAJ | 22 | 7 | 5 | 10.5 | 4 | 53 | 22 | 特殊合金钢 | GT-NY05R(-4) / NF05 |
| NY05AJB | 22 | 7 | 5 | 10.5 | 4 | 53 | 22 | 烧结合金 | GT-NY05(-4) / NF05 |
| NY10AJ | 24 | 7.2 | 5 | 12 | 6 | 57 | 28 | 特殊合金钢 | GT-NY10(-4) / NY10G(-4) / NF10 / NY10S |
| NY10RAJ | 24 | 7.2 | 5 | 12 | 6 | 57 | 28 | 特殊合金钢 | GT-NY10R(-4) / NY10GR(-4) / NF10 / NY10S |
| NY10AJB | 24 | 7.2 | 5 | 12 | 6 | 57 | 28 | 烧结合金 | GT-NY10(-4) / NY10G(-4) / NF10 / NY10S |
| NY15AJ | 27 | 8.2 | 5.5 | 13 | 8 | 65 | 41 | 特殊合金钢 | GT-NY15(-4) / NF15 |
| NY15RAJ | 27 | 8.2 | 5.5 | 13 | 8 | 65 | 41 | 特殊合金钢 | GT-NY15R(-4) / NF15 |
| NY15AJB | 27 | 8.2 | 5.5 | 13 | 8 | 65 | 41 | 烧结合金 | GT-NY15(-4) / NF15 |
| NY25AJ | 31 | 10 | 6 | 16 | 9 | 77 | 65 | 特殊合金钢 | GT-NY25(-6) / NY25S |
| NY25RAJ | 31 | 10 | 6 | 16 | 9 | 77 | 65 | 特殊合金钢 | GT-NY25R(-6) / NY25S |
| NY25AJB | 31 | 10 | 6 | 16 | 9 | 77 | 65 | 烧结合金 | GT-NY25(-6) / NY25S |
AJ：塑料用无倾斜角直刀。RAJ：反刃。AJB：加硬刀头，用于硬塑料或含玻纤塑料。
AJL 加长直刀
| 型号 | a (mm) | b (mm) | c (mm) | d (mm) | e (mm) | L (mm) | 重量 (g) | 材质 | 适配本体 |
|---|---|---|---|---|---|---|---|---|---|
| NY03AJL | 27 | 7 | 4.5 | 10.5 | 4 | 54 | 21 | 特殊合金钢 | GT-NY03G(-4) |
| NY05AJL | 31 | 7 | 5 | 10.5 | 5.5 | 62 | 29 | 特殊合金钢 | GT-NY05(-4) / NF05 |
| NY10AJL | 33 | 7.2 | 5 | 12 | 8 | 66 | 37 | 特殊合金钢 | GT-NY10(-4) / NY10G(-4) / NF10 / NY10S |
| NY15AJL | 38 | 8.2 | 5.5 | 13 | 11 | 76 | 50 | 特殊合金钢 | GT-NY15(-4) / NF15 |
| NY25AJL | 46 | 10 | 6 | 16 | 13 | 92 | 88 | 特殊合金钢 | GT-NY25(-6) / NY25S |
AJT 薄刃直刀
| 型号 | a (mm) | b (mm) | c (mm) | d (mm) | e (mm) | L (mm) | 重量 (g) | 材质 | 适配本体 |
|---|---|---|---|---|---|---|---|---|---|
| NY03AJT | 21 | 7 | 2.5 | 10.5 | 3 | 48 | 17 | 特殊合金钢 | GT-NY03G(-4) |
| NY05AJT | 22 | 7 | 3 | 10.5 | 4 | 53 | 21 | 特殊合金钢 | GT-NY05(-4) / NF05 |
| NY10AJT | 24 | 7.2 | 3 | 12 | 6 | 57 | 26 | 特殊合金钢 | GT-NY10(-4) / NY10G(-4) / NF10 / NY10S |
| NY15AJT | 27 | 8.2 | 3.5 | 13 | 8 | 65 | 38 | 特殊合金钢 | GT-NY15(-4) / NF15 |
工程资料

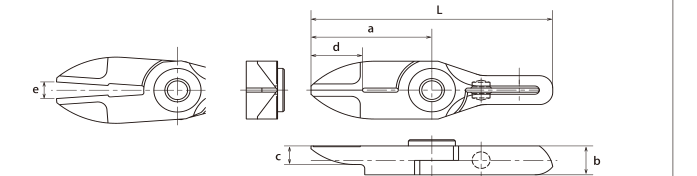

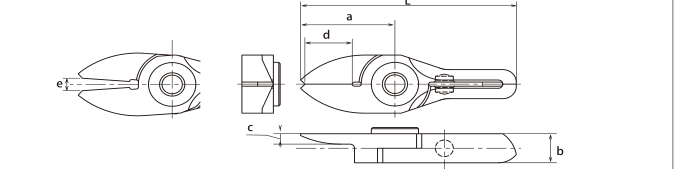

工程图纸
查看安装孔、尺寸与接口。点击图纸可放大查看，也可下载图片。
