注塑自动化水口夹具

JBD18 鼓胀器

JBD18 鼓胀器。查看各型号尺寸、技术参数与安装图，选择适合末端工具总成的配置。

图片为系列示意，请依据下方型号数据确认具体配置。

价格与交期：询盘确认。

技术规格

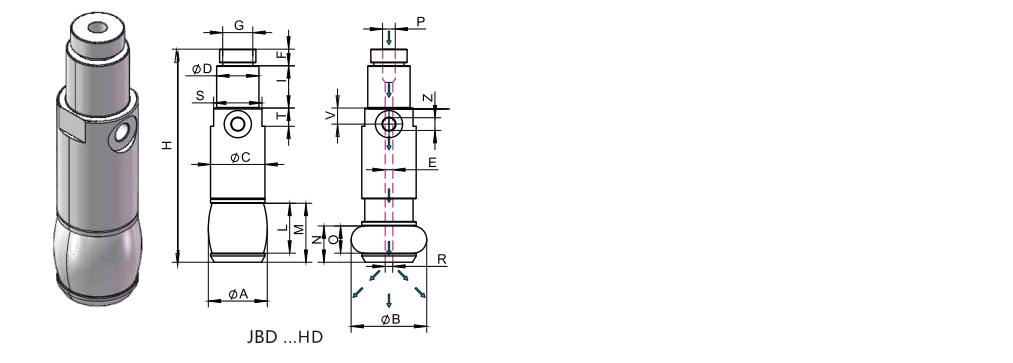

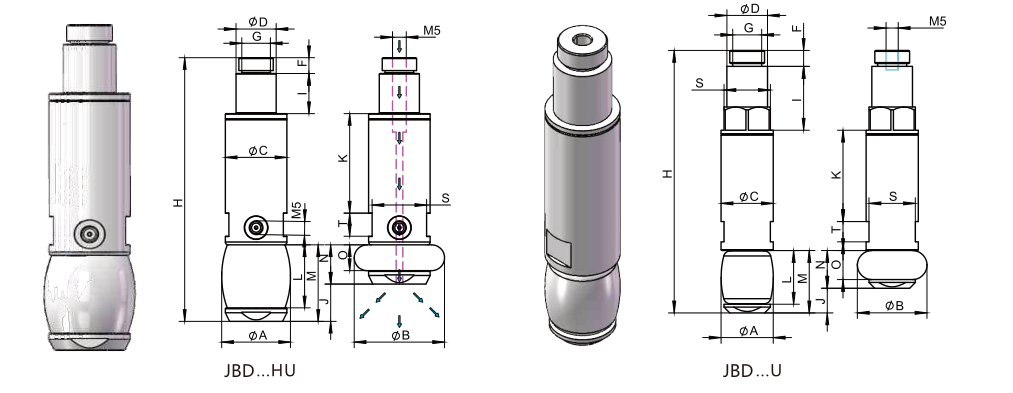

鼓胀夹具尺寸 (mm)
型号	ØA	ØB	ØC	ØD	F	G	H	I	J	K	L	M	N	O	S	T	重量 (g)
JBD18U	18	24	18	14	5.5	M12×1	90.5	22	8.5	31.5	18.5	21.5	13	10	16	7	39.7
JBD22HU	24	31.5	21.3	14	5.5	M12×1	92	14	13	34.8	22	26.7	13.7	9	19	8	53.8

夹取直径范围 18–31 mm。本体工作温度 5–60 °C。H 表示中央通孔，D 向下，U 向上。硅胶套预期寿命约 100 万次。

工程资料

4 张图纸

查看安装孔、尺寸与接口。点击图纸可放大查看，也可下载图片。

确认水口形状、可用夹持空间与传感器要求。比较标称夹持力时，还需核对相应工作条件。
