真空吸盘与吸盘座

JM SERIES 吸盘座

用于真空吸盘与末端工具总成的连接。

图片为系列示意，请依据下方型号数据确认具体配置。

价格与交期：询盘确认。

技术规格

吸盘座尺寸
型号	连接螺纹	总高 (mm)	重量 (g)
JM10-G18	G1/8	20.2	3.7
JM11-M5	M5	13	2
JM11-G18	G1/8	15.6	2.5
JM12-M5	M5	15.5	1.2
JM13-M5	M5	12	0.7
JM14-M5	M5	10.5	0.5
JM02-G18	G1/8	21	3.5
JM04-G14	G1/4	31	7
JM06-G14	G1/4	25	9.7
JM07-G18	G1/8	20	3.3
JM08-M8	M8	25	8.3
JM09-M5	M5	11	1.4
JM15-G18	G1/8	25.5	17.8
JM16-G18	G1/8	18.5	3.8
JM17-G18	G1/8	16	2.9
JM18-M5	M5	22.5	4.6
JM20-G14	G1/4	25	9.5
JM21-M5	M5	14	1.8
JM22-M5	M5	14.5	2.9
JM23-G18	G1/8	25	8.9
JM24-G18	G1/8	26.3	5.5
JM25-M3	M3	7.5	0.2
JM27-M5	M5	16.3	6.2
JM28-M8	M8	16.5	1.9
JM29-M5	M5	13.5	1.1
JM30-G18	G1/8	13.5	1.3
JM31-M5	M5	17.5	3.8
JM32-G18	G1/8	17.5	4.1
JM33-M5	M5	19.5	4
JM34-G18	G1/8	19.5	4.3

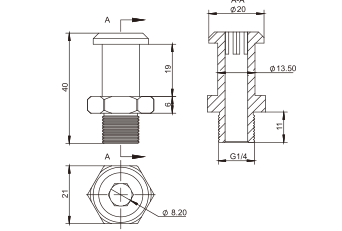

JM41-G14	G1/4	40	14

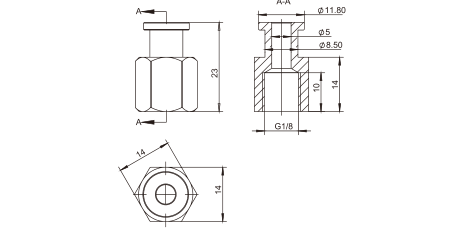

JM10-G18-F	G1/8 female	23	5.7
JM35-M5	M5	21.5	3.4
JM36-G18	G1/8	21.5	3.7
JM37-M5	M5	22	4.3
JM38-G18	G1/8	22	4.7
JM39-M5	M5	22.5	2.6
JM40-G18	G1/8	21	4

螺纹转接头尺寸
型号	接口 1	接口 2	高度 (mm)	重量 (g)
JM-G18M-M10M	G1/8 M	M10×1.25 M	21	4.5
JM-G14M-M10M	G1/4 M	M10×1.25 M	22	4.7
JM-G18M-M5F	G1/8 M	M5 F	13	2.9
JM-G18M-M8F	G1/8 M	M8 F	23	6.2
JM-M5M-M8F	M5 M	M8 F	22	5.6
JM-M5M-G18F	M5 M	G1/8 F	22	4.9

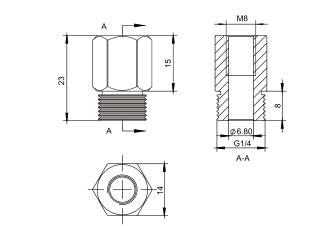

JM-G14M-M8F	G1/4 M	M8 F	23	6.7
